A caixa é concebida para que a combustão atinja temperaturas elevadas o que, em conjunto com
um sistema especialmente concebido de eliminação de fumaça, mantêm o vidro limpo (6) e (7).
O recuperador de calor é fabricado em aço robusto de 4mm resistente à corrosão (1). Os componentes em contacto directo
com o fogo são fabricados em aço inoxidável refractário (2), tijolos refractários ou vermiculite (3).
O recuperador de calor rentabiliza mais de 70% do calor que por norma se perde pela chaminé numa lareira aberta.
Utilizando uma caixa dupla soldada, a estrutura do recuperador permite direccionar este calor até aos cantos mais recônditos da sua sala (4).
O largo painel de vidro, resistente ao calor, aquece toda a área frontal do recuperador (5).
O recuperador de calor garante uma elevada potência calorífica associada ao baixo consumo de lenha e à reduzida emissão de carbono.
O modelo "E" dispõe dum ventilador tangencial, potente e silencioso, colocado na retaguarda (8).
A sua regulação é feita por um termostato e controlado por um interruptor discretamente escondido (9)
|
Modelo
|
Moldura
|
Caixa de Fogo
|
Chaminé
|
Lareira
|
Potência Nominal
|
Peso
|
|

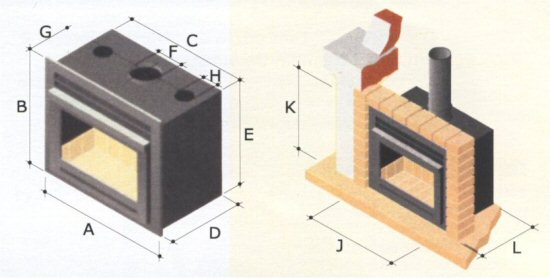

A
|
B
|
C
|
D
|
E
|
F
|
G
|
largura J
|
altura K
|
prof.min. L
|
[kW]
|
[kg]
|
A 700
|
700
|
600
|
670
|
420
|
593
|
200
|
260
|
710
|
605
|
470
|
10
|
127
|
A 800
|
800
|
670
|
770
|
480
|
663
|
230
|
300
|
810
|
675
|
520
|
12
|
152
|
D 600
|
600
|
530
|
576
|
410
|
520
|
153
|
272
|
630
|
530
|
460
|
8
|
83
|
D 700
|
700
|
600
|
676
|
430
|
590
|
180
|
279
|
710
|
605
|
480
|
10
|
101
|
D 800
|
800
|
670
|
776
|
450
|
660
|
200
|
289
|
810
|
675
|
500
|
12
|
116
|
DF 800
|
800
|
550
|
776
|
450
|
540
|
200
|
289
|
810
|
550
|
500
|
9
|
108
|
E 600 /S
|
600
|
530
|
576
|
430
|
520
|
153
|
275
|
610
|
535
|
480
|
9
|
83
|
E 700 /S
|
700
|
600
|
676
|
450
|
590
|
180
|
282
|
710
|
605
|
500
|
11
|
101
|
E 800 /S
|
800
|
670
|
776
|
470
|
660
|
200
|
293
|
810
|
675
|
520
|
13
|
116
|
EF 800 /S
|
800
|
600
|
776
|
470
|
590
|
200
|
293
|
810
|
605
|
520
|
10
|
112
|
EF 900 /S
|
900
|
600
|
876
|
470
|
590
|
200
|
293
|
910
|
605
|
520
|
12
|
122
|
EH 600 /S
|
600
|
720
|
566
|
450
|
710
|
180
|
282
|
610
|
725
|
500
|
11
|
105
|
ER 700 /S
|
700
|
600
|
676
|
450
|
590
|
180
|
282
|
710
|
605
|
500
|
11
|
101
|
|
Cota "H" (saídas de ar quente) : 125
Dimensões em [mm];
Elementos retirados dos catálogos originais;
|
|
|
